Honor 9X HL1HLKM Schematic and BoardView.PDF

100.00 RUB

   (0 reviews)

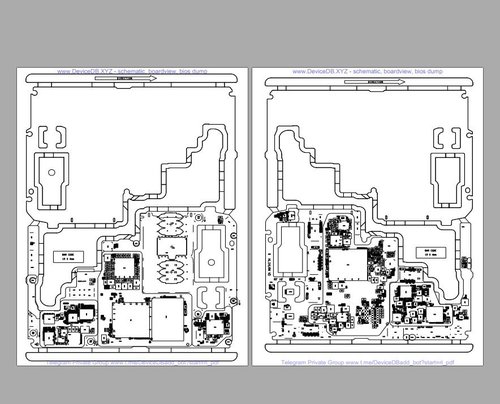

2 Screenshots

About This File

Электрическая принципиальная схема и расположение элементов материнской платы HL1HLKM для смартфона Honor 9X

Скрытый текст

Baseband Schematic

1. Connects
2. Block Diagramm
3. SOC PWR1
4. SOC PWR2
5. SOC PWR3
6. SOC HS Part
7. SOC GPIO Part
8. SOC RF Part
9. SOC GND
10. Hi6555_LDO
11. Hi6555_BUCK
12. Hi6555_Digital
13. Hi6555_Codec/Hi6422V320
14. Hi6422V320 reserved
16. UFS
17. External CODEC reserved
18. BATTERY
19. TP/LCD
20. TP/LCD Reserve
21. Flash and Camera Power
22. Front CAM/MIPI switch
23. RCAM Interface
24. CAM Switch
25. Charger management
26. Direct Charger
27. Wireless Charger
28. USB/TYPE_C interface
29. Interface Reserve
30. MIC/RCV/VIB/HAC
31. Headphone/HIFI
32. Smart PA
33. Smart PA Reserve
34. Sensor
35. SIM/SD Card
36. FPC1
37. FPC2
38. LED/KEY
39. NFC_BB
40. Test point/shields

MODEM Schematic
41. Interface
42. RF PMU
43. RF PMU Reserved
44. RFIC0 6353
45. PA0 TXM
46. PA1 MMBPA
47. PA2 TX Loadpull
48. PA3 reserved
49. TRX LB 1
50. TRX LB 2 Reserved
51. TRX MB 1
52. TRX HB 2 Reserved
53. TRX HB 1
54. TRX HB 2 Reserved
56. MAIN DPDT
57. MAIN DPDT Reserved
58. DRX Switch
59. DRX LB
60. DRX MB
61. DRX HB
62. DRX LNA Module
71. NC POWER
72. NC BB Miami
73. NC 2G/5G/GPS
74. NC FE WIFI 5G 599
77. NC GPS
79. ANT Tuner controll
80. ANT NFC
81 ANT GND
82. ANT DIV feed
83. ANT DIV Tuner
84. ANT GPS WIFI
85. ANT MIMO

The type and specification of the components refer to the BOM




File quality

2. Original - with search
