Honor 8c HL2BKKMV schematic and pcb layout (*.pdf)

100.00 RUB

   (1 review)

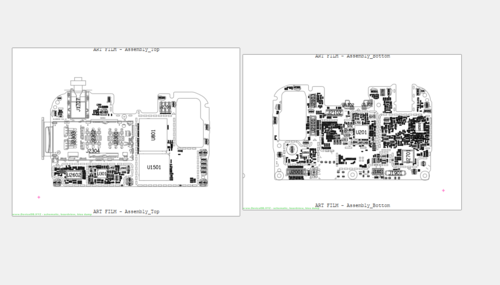

2 Screenshots

About This File

Электрическая принципиальная схема и расположение элементов (boardview pdf) материнской платы для смартфона Honor 8c

Скрытый текст

Platform:SDM632+PM8953+PMI632
01.Contents
02. PM8953 Control
03. PMI632 Charge
04. PMI632 Power
05. PM8953 SMPS
06. PM8953 LDO
07. PM8953 CODEC
08. SDM632 Control
09. SDM632 EBI
10. SDM632 GPIO
11. SDM632 MIPI and RF Control
12. SDM632 Power1
13. SDM632Power2
14. SDM632 GND
15. MCP
16. Battery
17. MIC/REC/Headset
18. Fingerprint/Sidekey
19. FM LNA/B2B
20. LCD/CTP
21. Camera
22. Sensor/Flash
23. SIM/TF
24. Test Points/Sheilding
25. TRANSCEIVER_WTR2965
26. TX_MMBPA_QM56020
27. TRX_RF5212A/RF5216
28. TRX_LB
29. TRX_MHB
30. DRX_SKY13418
31.DRX_LB
32.DRX_MHB
33.QET4101
34.ONSEMI PTIC
35.WCN_WCN3615
36.WLAN/GPS_FEM
37.NFC
